スマホ3Dスキャン技術の今昔と未来？LiDARやフォトグラメトリで実現する3Dモデルの世界とは？スマホ3Dスキャン技術の基礎知識と活用事例
スマホで手軽に3Dスキャン！フォトグラメトリーとLiDAR技術を解説。無料アプリやiPhoneの機能を活用し、3Dモデル作成、CAD、ゲーム開発まで。透明物や光沢のある物、距離など制約はあるものの、形状がはっきりした遊具や家具の3D記念撮影に最適。業務用3Dスキャナーとの比較や、iPhoneの各スキャン技術の精度検証結果も紹介。3Dスキャンの可能性が広がる！
LiDARスキャンの特性と限界
LiDARスキャンで苦手なものは？どんな対象物が得意？
黒や透明は苦手。形状がはっきりしたものが得意。
iPhone 15 ProのLiDARスキャナを使った3Dスキャン事例を紹介します。
実際にスキャンを行い、その結果や3Dモデルの仕上がりについて解説します。
また、LiDAR非搭載のスマホでも利用できるアプリについても触れます。
✅ iPhone 15 ProのLiDARスキャナを使って、3Dモデルを簡単に生成できるアプリScaniverseでスキャンを試した。
✅ スキャンしたい対象物の大きさに合わせてSmall Object、Medium Object、Large Objectを選択し、カメラを向けて録画するようにスキャン。その後、Detailを選択して3Dモデルを生成した。
✅ GLB形式で出力した3Dモデルは非常に綺麗で、Windowsのペイント3Dで編集も可能。LiDAR非搭載のスマホでも同様のアプリがあるため、誰でも3Dスキャンを楽しめる。
さらに読む ⇒PCあれこれ探索 - 無料で使えるフリーソフトやWebサービスを毎日紹介 日々の困った？トラブル解決などもご紹介しています出典/画像元: https://pc.mogeringo.com/lidar-scan-3dmodel実際に3Dモデルを生成した結果を見ると、LiDARスキャナの性能がよく分かりますね。
手軽に高精度な3Dモデルが作れるのは魅力的です。
LiDARスキャナーは、手軽に3Dスキャンを利用できる一方で、いくつかの制約があります。
透明・半透明なもの、光沢のあるもの、5m以上離れた場所にあるもの、高精度なスキャンは難しいという特徴があります。
iPhoneの3Dスキャン機能は携帯性に優れていますが、専用の3Dスキャナーに比べると精度や画質、撮影範囲において劣ります。
3Dスキャンに適した対象物は、形状がはっきりしている遊具や家具などです。
逆に、黒色のものや透明なものなど光を反射しにくいものは不向きです。
LiDARスキャンは、サイズ感の把握や3D記念撮影など、様々な用途に活用できます。
LiDARスキャンは、記念写真にも使えるんですね！子どもの成長記録とか、旅行の思い出とか、色々なものを3Dで残せるのは面白そうですね！
プロ仕様との比較と活用事例
iPhone3Dスキャン vs. 業務用3Dスキャナー、何が違う？
iPhoneは手軽、業務用は精度と用途。
iPhoneの3Dスキャン機能を活用した建築分野での事例を紹介します。
高価な3Dスキャナーと比較しながら、その可能性と限界について考察します。
公開日:2020/10/26
✅ iPhone 12 Proに搭載されたLiDARセンサーを活用し、建物の3D点群計測を無料アプリ「3d Scanner App」を用いて行い、得られた3DモデルをAR表示やVRヘッドセットで利用できるアプリとして実現した。

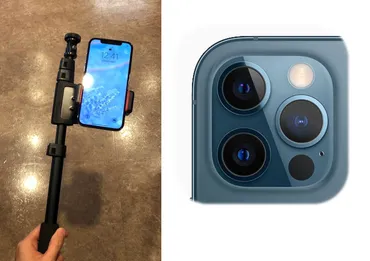

✅ 計測は雨天の中で行われ、iPhoneをポールに装着して建物の屋根などを計測する機動的な方法を採用し、3D点群計測された部分の色がリアルタイムで変化することを確認した。
✅ LiDAR搭載のiPhoneは、高価な3Dスキャナーと比較して小型・低価格であり、建築分野での活用可能性が広がっている。家具のサイズ確認や、自転車に取り付けての遊歩道計測など、様々な利用方法が期待される。
さらに読む ⇒建設ITワールド出典/画像元: https://ken-it.world/it/2020/10/vr-made-from-iphone-point-cloud.htmliPhoneでも、建築分野で活用できるレベルの3Dスキャンができるのは驚きです。
今後の技術発展に期待したいですね。
iPhoneの3Dスキャン機能と業務用3Dスキャナーを比較すると、iPhoneは手軽さで優れる一方、精度や撮影範囲では業務用に劣ります。
業務用3Dスキャナーは、レーザー照射による高精度な計測技術を使用し、高精度なデジタル採寸、2D図面作成、3Dモデル作成など、幅広い用途に活用できます。
最近では、BIM（Building Information Modeling）への活用など、建築分野での利用が進んでいます。
ヤマイチテクノなどの企業は、用途に応じた様々な業務用3Dスキャナーを提供しています。
建物の3Dモデルを作ったり、サイズを測ったりできるのは、まるで未来の世界みたいですね！歴史的な建造物を記録するのにも役立ちそうですね。
技術比較実験と今後の展望
iPhoneの3Dスキャン、精度が高いのは？
trueDepthカメラはメッシュ、フォトグラメトリはテクスチャ。
スマートフォンの3Dスキャン技術の精度を比較検証する実験結果を紹介し、今後の技術展望について考察します。
LiDAR、trueDepthカメラ、フォトグラメトリのそれぞれの特徴と、今後の発展について見ていきましょう。
公開日:2022/10/13
✅ 3次元復元技術について、鎌倉の銭洗弁天をVRで再現した事例を紹介し、その技術の重要性とコスト削減効果について説明しています。
✅ ネクストシステムの福岡本社と井尻商店街を対象に、iPad Pro (LiDAR) + Canvas、Matterport Capture、360度動画からのフォトグラメトリの3つの方法で3次元復元を試みています。
✅ iPad Pro (LiDAR) + Canvasは、iPad Pro一台で完結し、リアルタイムに3次元メッシュを生成できる利点がある一方、広範囲のスキャンではモデルを分ける必要があることや、テクスチャ付きモデル作成には有料のクラウド処理が必要であると説明しています。
さらに読む ⇒未来を創造する企業 - 株式会社ネクストシステム出典/画像元: https://www.next-system.com/blog/2020/08/05/post-3630/技術の比較実験結果から、それぞれの技術の強みと弱点がよく分かりますね。
今後の技術の進化によって、さらに高精度な3Dモデルが作れるようになるのが楽しみです。
iPhoneに搭載されている3Dスキャン技術（LiDAR、trueDepthカメラ、フォトグラメトリ）の3Dオブジェクト生成精度を比較検証する実験が行われました。
120mm×130mmのボックスティッシュを対象物とし、iPhone13 Proと3dScannerAppを使用。
その結果、trueDepthカメラはメッシュ精度が高く、フォトグラメトリはテクスチャ精度が高い傾向が見られました。
LiDARスキャンは、簡略化されたモデルとなりました。
これらの結果から、スマートフォンの3Dスキャン技術は、今後も進化を続け、様々な分野での活用が期待されます。
色々な技術を比較して、それぞれの良いところが見えてくるのは面白いですね！この技術が、どんな風に発展していくのか、ワクワクしますね！
スマートフォンによる3Dスキャン技術は、LiDARやフォトグラメトリを駆使し、手軽に高精度な3Dモデル作成を可能にしています。
今後、更なる発展が期待されます。
💡 LiDARスキャナやフォトグラメトリの技術を理解し、それぞれの特徴を把握する。
💡 様々な3Dスキャンアプリを使いこなし、用途に応じたモデルを作成する。
💡 3Dスキャン技術の活用事例を知り、その可能性を広げる。
